ТЕХНИЧЕСКИЙ ЭСКИЗ. Универсальный язык общения между дизайнером, конструктором и технологом.
В идеале - это когда заказчик приходит к конструктору с уже готовым тех эскизом, где модель - в точном изображении, детали и узлы прорисованы и особые технические пометки обозначены. Вот так, как на первом фото.
Но чаще - техэскиз формируется для фиксации готовой конструкции: лекала разработаны, образец сшит, прошел все примерки, утверждён. Основная задача такой работы - не создать что-то новое, а задокументировать уже существующее изделие. То есть зафиксировать эталон.
Для массового или серийного производства такой "паспорт модели" крайне важен. Особенно, когда перед конструктором стоит задача воспроизвести уже имеющийся готовый образец в размерной сетке и в ростовке. В таком процессе техэскиз выступает уже не просто картинкой, а настоящей инженерной картой, которая физический образец переводит в язык цифр, линий и пропорций. С готового образца снимаются все конструктивные пояса и контрольные точки. Фиксируются соотношения длин, расположение рельефов, вытачек, карманов относительно ключевых вертикалей; углы наклонов плечевых и боковых швов. При градации лекал (уменьшении или увеличении) пропорции не "плывут" и силуэт остается узнаваемым в любом размере.

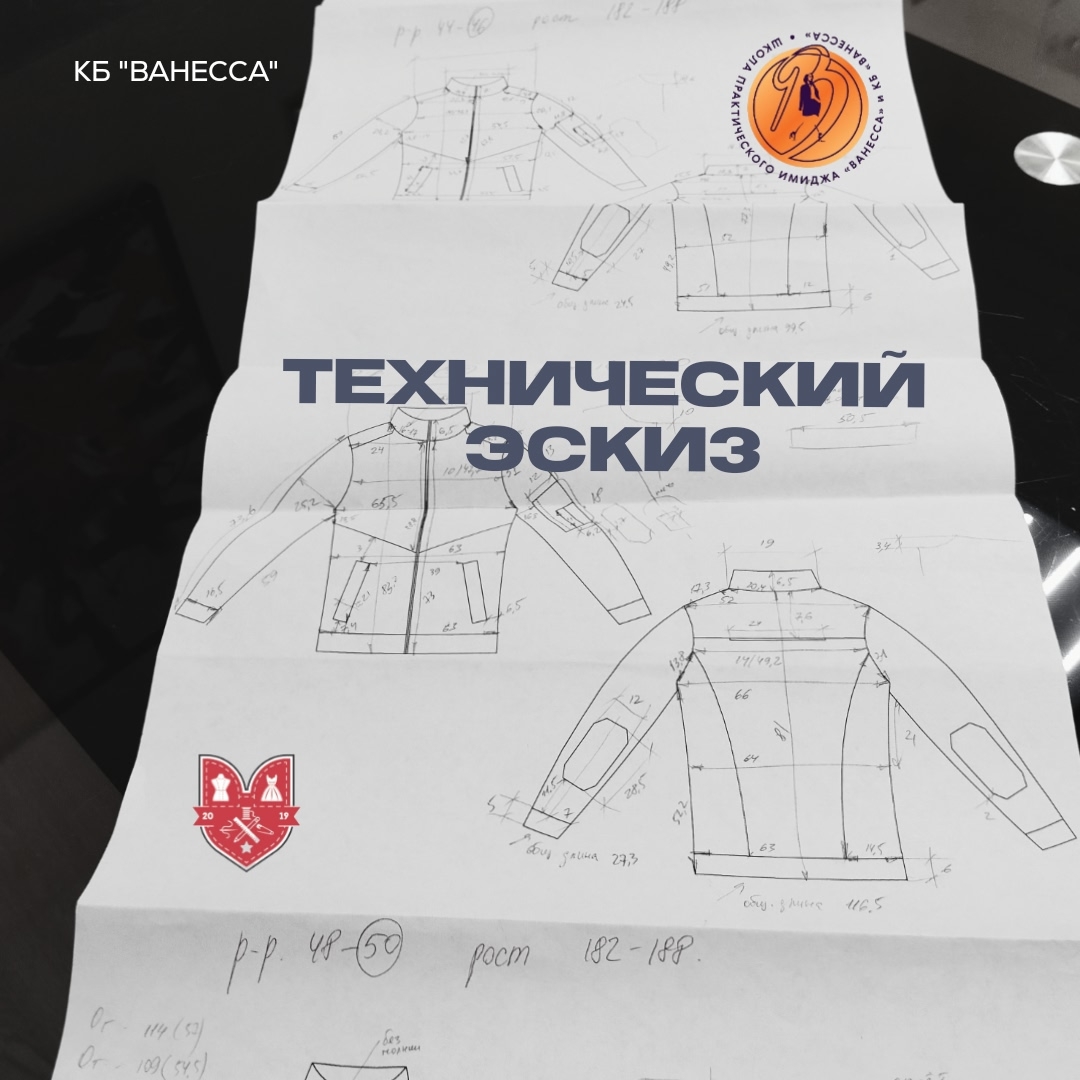

На фото: смотрим второе, которое из наших процессов, когда конструктором, прежде чем запустить непосредственно саму разработку, сделана подготовительная работа для себя же самого - техэскизы с измерениями готовых изделий. Так процесс разработки и масштабирования превращается из образцов в четкий, контролируемый и быстрый алгоритм, где ошибки отсекаются на стадии цифры, а не ткани.
А название запроса знаете, как звучит? Предельно просто: "лекала строго по образцу". Но так ли просто исполняются подобные запросы? Бывает, что исполняются вот так - как описано...
И как вы думаете, сколько времени на это надо? Это к вопросу об оперативности...и стоимости в том числе...
Всегда с вами @vanessa_vm_kb
